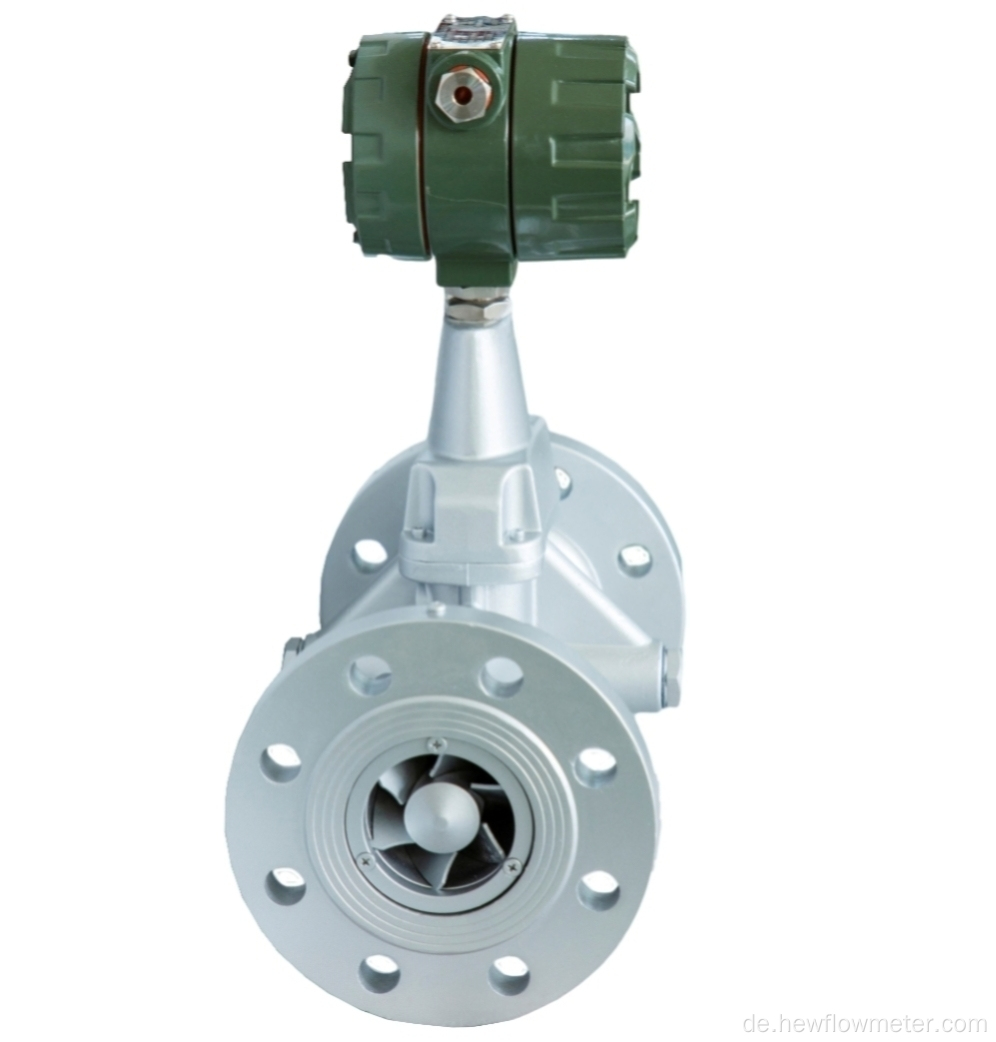

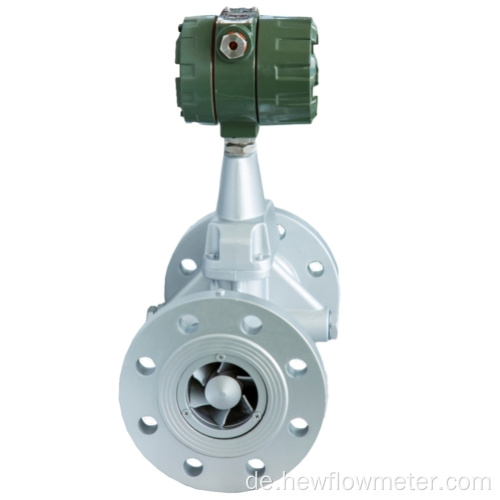

Präzession Wirbelströmungsmesser

Produktbeschreibung:

HW-Lux-Wirbelströmungsmessgerät ist eine Sammlung von Durchfluss, Temperatur, Druckerkennungsfunktion in einem und kann die Temperatur, den Druck, den Kompressionsfaktor automatisch auskompensieren, ist das Erdöl, die Chemikalie, die elektrische Leistung, die Metallurgie und die anderen Branchen für das ideale Instrument von Gasmessungen . HW-Lux-Vorportex-Durchflussmeter kann in Erdöl, Chemikalie, elektrischer Leistung, Metallurgie, städtischer Gasversorgung und anderen Branchen zur Messung verschiedener Gasströmungen verwendet werden, ist das derzeitige Ölfeld und die maßgebliche Verteilungsmessung für die Erdgas und die Verteilungsmessung und Handelsmessung, die üblicherweise verwendet werden Produkte. Der elektromagnetische Durchfluss unseres Unternehmens, der Wirbelmesser des Präzessionswirbels, der Thermisgasmassenfluss und andere Produkte sind sehr hohe Messgenauigkeit, Ausgleichsflussmeter, Düsenflussmeter werden häufig verwendet, unsere Produkte sind auch sehr professionell.

Arbeitsprinzip :

Das Flussprofil des Durchflusssensors ähnelt dem Profil eines Venturi -Röhrchens. Auf der Einlassseite befindet sich eine Reihe von Spiralschaufel. Wenn die Flüssigkeit in den Durchflusssensor eindringt, zwingt die Schaufel die Flüssigkeit, um einen gewalttätigen Wirbelstrom zu erzeugen. Wenn die Flüssigkeit in den Diffusionsabschnitt gelangt, beginnt sich der Wirbelstrom zweimal unter der Wirkung des Rückflusss zu drehen und ein gyroskopisches Wirbelpräzessionsphänomen zu bilden. Die Präzessionsfrequenz ist proportional zur Durchflussrate und wird durch die physikalischen Eigenschaften und die Dichte der Flüssigkeit nicht beeinflusst, und das Nachweiselement kann die sekundäre Rotationspräzessionsfrequenz der Flüssigkeit messen, um eine gute Linearität in einem weiten Flussbereich zu erhalten. Das Signal wird durch den Vorverstärker amplifiziert, filtriert und in ein Pulssignal proportional zur Durchflussrate umgewandelt und dann zur Integrationsverarbeitung zusammen mit den Temperatur-, Druck- und anderen Erkennungssignalen an den Mikroprozessor gesendet, und die Messergebnisse werden auf dem angezeigt LCD -Bildschirm (Instantane Fluss, kumulativer Durchfluss sowie Temperatur- und Druckdaten).
