Querschnittswindmessmesser

Das Matrixquerschnitt-Windmessgerät ist ein neuer Strukturströmungsmesser, der auf dem Pitot-Rohrprinzip und der Geschwindigkeitsbereichsmethode ausgelegt und hergestellt wird. Es misst die Fläche des Querschnittswindmessgeräts eines geschlossenen Rohrs (kreisförmige, rechteckige oder andere speziell geformte Querschnittrohr) und die axiale Durchschnittsströmungsgeschwindigkeit der Flüssigkeit, die durch die Fläche verläuft. Gemäß den verschiedenen Querschnittsformen und -größen des gemessenen Rohrs werden die mittleren Geschwindigkeitsmittelzusagen mit einzigartigen Strukturen im Inneren installiert. Der durchschnittliche Differenzdruck wird durch Druckausgleich erhalten, um die Durchflussrate zu erhalten. Sein Messprinzip ist: ein Durchflussmesser, das auf der Grundlage des Prinzips der Geschwindigkeitsfläche entwickelt wurde. Die Geschwindigkeitsfläche unterteilt den Querschnitt, bei dem die Durchflussgeschwindigkeit in viele kleine Einheiten gemessen wird. Unter der Annahme der Durchflussgeschwindigkeit VI jeder Einheitsfläche entspricht die Gesamtdurchflussrate der Summe der Durchflussraten, die durch alle kleinen Einheitenflächen fließen. Je mehr die Einheitsfläche geteilt ist, desto genauer wird die gemessene Durchflussrate. Das Matrixquerschnitt-Windmessgerät wird basierend auf diesem Prinzip entwickelt.

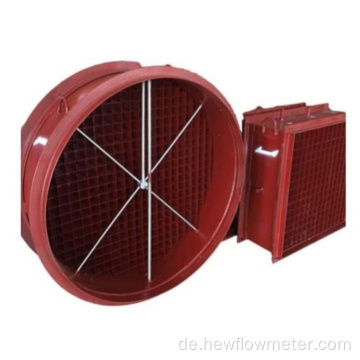

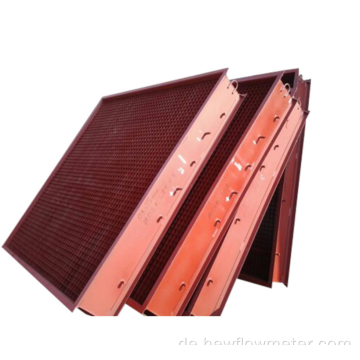

Matrix-Querschnittswindmessgeräte können in rechteckige Strukturformen und kreisförmige Strukturformen entsprechend ihren Rohrformen unterteilt werden. Sie sind auch in Typen mit Gleichrichtergitter und Typen ohne Gleichrichtergitter (wie in der folgenden Abbildung gezeigt) unterteilt. Rechteckige strukturelle Form: Die langen und kurzen Seiten des rechteckigen Rohrs werden in gleiche Längen unterteilt, und der Querschnitt des rechteckigen Rohrs wird gleichmäßig in mehrere kleine Einheiten mit gleichen Bereichen unterteilt. Messen Sie die Flussgeschwindigkeit am Mittelpunkt jeder kleinen Einheit und teilen Sie dann die kleinen Einheiten in die durchschnittliche Flussgeschwindigkeit auf die durchschnittliche Flussgeschwindigkeit der gesamten großen Querschnittsfläche. Kreisförmige strukturelle Form: Der kreisförmige Rohrabschnitt ist in mehrere konzentrische Ringe gleicher Flächen unterteilt (der Zentrum ist der Kreis), die Flussgeschwindigkeit jedes Rings wird gemessen, und dann wird die Flussgeschwindigkeit aller Ringe (einschließlich des Zentralkreises) gemittelt Das heißt, die durchschnittliche Strömungsgeschwindigkeit des kreisförmigen Querschnitts wird erhalten.
